Gruplama makinelerini ve süreçleri anlamak: işlevler, teknikler ve tel ile karşılaştırmalar

Demet makinesi nedir?

A demetleme makinesi tek, tek tip bir kabloya (tipik olarak çıplak bakır veya kalaylı bakır) birden fazla tel telini otomatik olarak bir araya getirmek için tasarlanmış bir endüstriyel cihazdır. Demet olarak bilinen bu bükülme işlemi, kablo ve kablo imalat endüstrisinde nihai ürünün mekanik mukavemetini, esnekliğini ve elektrik performansını arttırdığı için kritiktir.

Nasıl Çalışır
Bir demet makinesinin temel işlevi, merkezi bir eksen etrafında yüksek hızda birden fazla kabloyu döndürmek ve bunları uyumlu bir demetle iç içe geçmektir. Sadece iki kablo içerebilecek basit bükülmenin aksine, demetleme, birkaç ipin (bazen düzineler) tutarlı bir sarmal desenle birleştirilmesini içerir. Bu işlem, son kablonun uzunluğu boyunca düzgün elektriksel özellikleri ve dayanıklılığı korumasını sağlar.

Modern demetleme makinelerinin temel özellikleri
Yüksek hızlı bükülme: Modern makineler, endüstriyel üretim taleplerini karşılamak için yüksek hızlarda çalışır. Hızlı harekete rağmen, her partide hassasiyet ve tekrarlanabilirlik sağlayarak istikrarlı çalışma performansını korurlar.

Çok yönlülük: Çeşitli boyutlardaki tel kablolarını kullanabilirler, bu da onları ince elektronik kablolardan daha büyük endüstriyel kablolara kadar farklı üretim gereksinimleri için uyarlanabilir hale getirebilirler.

Gelişmiş Kontrol Sistemleri: İthal elektrik bileşenleri ve sezgisel dokunmatik ekran arayüzleri ile donatılmış bu makineler kolay çalışma, izleme ve ayarlamalara izin verir. Bu, kurulum süresini ve insan hatasını azaltır.

Düşük gürültü ve bakım: Verimlilik için tasarlanmış, minimum operasyonel gürültü üretir ve uygun bakım için tasarlanmıştır, çalışma ortamını geliştirir ve kesinti süresini azaltır.

Çevre Dostu Tasarım: Birçok demetleme makinesi, hem insan dostu hem de çevre açısından güvenli olan yeşil, toksik olmayan boyalarla bitirilmiştir-modern üretim tesislerinde önemli bir husus.

Başvuru
Demetleme makinesi aşağıdakiler gibi sektörlerde yaygın olarak kullanılır:

Elektrik Kablosu Üretimi

Otomotiv kablolama üretimi

Telekomünikasyon

Havacılık kablo sistemleri

Tüm bu sektörlerde, sinyal bütünlüğünü, fiziksel dayanıklılığı ve kurulum kolaylığını sağlamak için tutarlı tel paketleme çok önemlidir.

Demetleme süreci nedir?

Gruplama işlemi, esas olarak elektrik telleri ve kabloların üretiminde kullanılan bir üretim yöntemidir; burada, tipik olarak bakır veya kalaylı bakırın çoklu iletken tel telleri tek bir üniforma demetine bükülür. Bu teknik, son tel ürününün mekanik mukavemetini, esnekliğini ve iletkenliğini arttırır, bu da ev kablolarından karmaşık endüstriyel kablolara kadar çok çeşitli elektrik uygulamaları için uygun hale getirir.

Demetleme amacı
Demetleme birkaç kritik amaca hizmet eder:

Geliştirilmiş esneklik: Bir grup ince iplik, aynı kesit alanındaki tek bir katı telden daha esnektir. Bu, özellikle sıkı veya mobil ortamlarda, telin yolunu ve kurulumunu kolaylaştırır.

Gelişmiş Elektrik Performansı: Strepli teller dinamik koşullar altında daha iyi akım taşıyan özelliklere sahiptir. Elektriksel iletkenlik kendi başına önemli ölçüde artmamış olsa da, telin kırılmadan mekanik titreşimlere ve harekete dayanma yeteneği iyileşir.

Tekdüzelik ve verimlilik: Demetleme, büyük kablo üretimi gruplarında kalite ve güvenilirliği korumak için gerekli olan tutarlı bir bükülme deseni ve tel çapı sağlar.

Demetleme işlemi nasıl çalışır
Gruplama işlemi, birden fazla çıplak veya kalaylı bakır tel ipi yüksek hızlı bir gruplama makinesine besleyerek başlar. Bu makinenin temel işlevleri şunları içerir:

Otomatik bükülme: iplikler sarmal bir desenle birlikte bükülür. Metre başına bükülme sayısı uygulama ihtiyaçlarına göre kontrol edilebilir.

Değişken Boyut İşleme: Bu makineler, çeşitli çaplardaki telleri işleyebilir ve bu da onları farklı ürün hatlarında çok yönlü hale getirir.

Yüksek hızlı operasyon: Modern demetleme makineleri, yüksek hızlı üretim için tasarlanmıştır ve üreticilerin büyük ölçekli talebi verimli bir şekilde karşılamasını sağlar.

Gelişmiş demetleme teknolojisi
Modern demetleme makineleri güvenilirliği ve kullanım kolaylığını artıran özelliklerle donatılmıştır:

İthal elektrik bileşenleri: Bu bileşenler, genellikle sezgisel bir dokunmatik ekran arayüzü ile çalıştırılan daha yüksek hassasiyet, dayanıklılık ve yanıt verebilirlik sağlar.

Düşük Gürültü Çalışma: Akustik emisyonları azaltmak için tasarlanmış, modern demetler daha güvenli ve daha rahat bir çalışma ortamı yaratır.

Çevre dostu tasarım: Yeşil, insan güvenli boya ve enerji tasarruflu bileşenlerin kullanımı büyüyen çevre ve güvenlik düzenlemelerine hizalanır.

Kolay Bakım: Basitleştirilmiş Makine Mimarisi, hızlı servis ve azalma süresi sağlar.

Gruplanmış kabloların uygulamaları
Demik teller elektrik ve elektronik endüstrilerinde her yerde bulunur. Bunlar:

Güç kabloları

Ses/Video Kablolama

Otomotiv kablo demetleri

Veri iletim kabloları

Aletler için esnek kordonlar

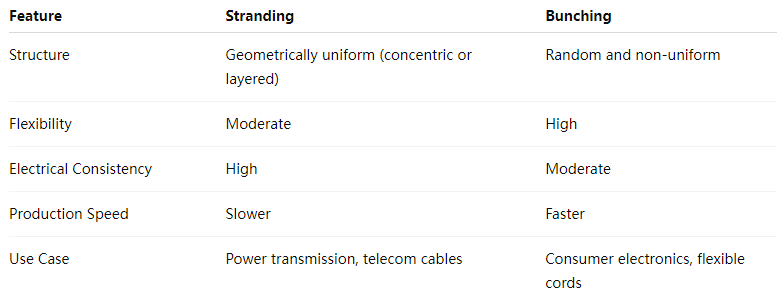

Telli ve demetleme arasındaki fark nedir?

İplik ve demetleme, özellikle çok zincirli bakır veya kalaylı kablolarla çalışırken, tel ve kablo üretiminde iki temel işlemdir. Her ikisi de birden fazla ayrı kabloyu tek bir daha büyük bir iletkenle birleştirmeyi içermekle birlikte, yapı, amaç ve yöntem bakımından önemli ölçüde farklılık gösterir. Bu farklılıkları anlamak, uygulamanın elektrik, mekanik ve üretim gereksinimlerine bağlı olarak doğru işlemi seçmek için çok önemlidir.

1. tanım ve amaç
Stranding, genellikle eşmerkezli veya katmanlı bir yapıyı takip eden, çoklu tel ipleri hassas bir geometrik desenle birlikte bükme işlemidir. Ana amacı, tutarlı mekanik özelliklere, esnekliğe ve düzgün elektriksel performansına sahip bir iletken üretmektir.

Diğer taraftan, demetleme, sıkı bir geometrik düzen olmadan tel telleri rastgele bükme içerir. Bu yöntem daha hızlıdır ve esneklik yapısal homojenlikten daha önemli olduğunda tipik olarak kullanılır.

2. Yapısal farklılıklar
Mahsur iletkenler
Bu iletkenler belirli bir desenle organize edilir - genellikle eşmerkezli tabakalar (örn., 7, 19 veya 37 tel). Kesin hizalama dengeli elektriksel özellikler sağlar ve mekanik stres altında dayanıklılığı artırır.

Demet iletkenler
Demetli kablolarda, iplikler sabit bir desen olmadan birlikte bükülür. Teller demet içinde rastgele rastgele geçebilir, bu da daha az simetri, ancak daha fazla esneklik sağlar.

3. Elektrik ve mekanik performans
Stranding
Saçlanmış tellerin tek tip düzeni, tutarlı direnç ve kapasitans sağlar. Bu, mahsur iletkenleri güç dağılımı veya telekomünikasyon gibi yüksek güvenilirlik ve hassas elektriksel özellikler gerektiren uygulamalar için ideal hale getirir.

Bunching
Demik kablolar, geometrik düzenlilik eksikliği nedeniyle performansta küçük tutarsızlıklar gösterebilir. Bununla birlikte, bunlar esnek kordonlarda, elektronik kablolarda ve iletkenin tekrarlanan bükülmeye başlayacağı durumlarda yaygın olarak kullanılmaktadır.

4. Üretim süreci ve ekipmanı
Stranding için tasarlanmış makineler, gerekli deseni korumak için kontrollü katmanlama ve senkronize rotasyon ile çalışır. Bu, zorlanmayı biraz daha yavaş ama daha kontrollü bir süreç haline getirir.

Demetleme makineleri , sağlanan bilgilerde açıklanan gibi, hız ve operasyonel istikrar için tasarlanmıştır. Geometrik düzenleme için daha az endişe ile yüksek hızda birden fazla kabloyu büküyorlar. Bu makineler çeşitli boyutlarda telleri barındırır, ekran tabanlı çalışma için gelişmiş elektrik bileşenleri kullanır ve düşük gürültü ve kolay bakım için tasarlanmıştır.

5. Uygulamalar
Stranding yaygın olarak aşağıdakilerde kullanılır:

Güç kabloları

Veri ve iletişim kabloları

Titreşim direncinin anahtar olduğu otomotiv kablolama

Toplama tipik olarak aşağıdakilerde bulunur:

Güç kabloları

Elektronik ve cihaz kabloları

Hoparlör kabloları
